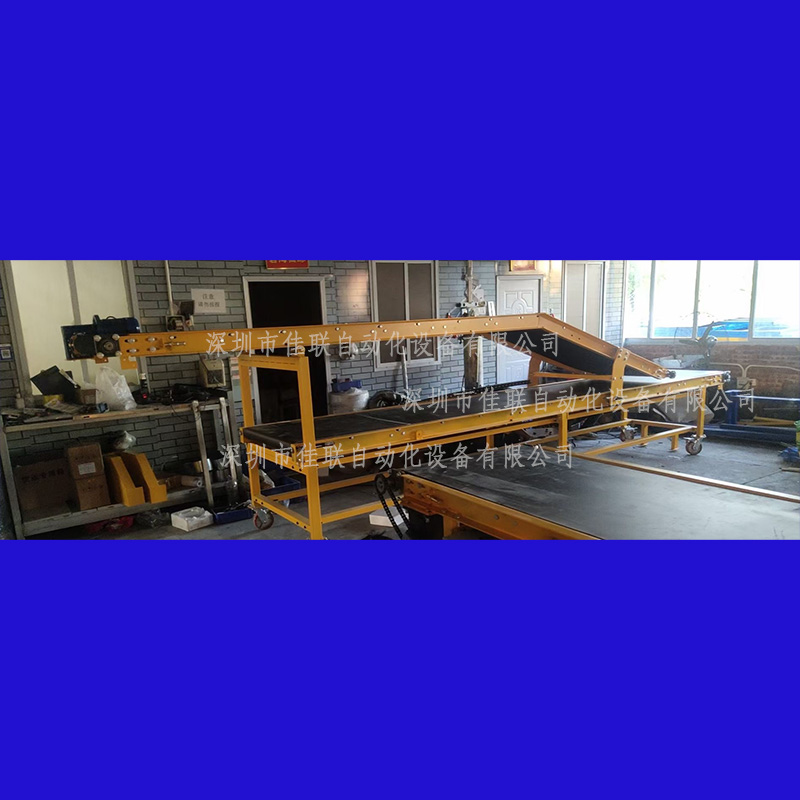

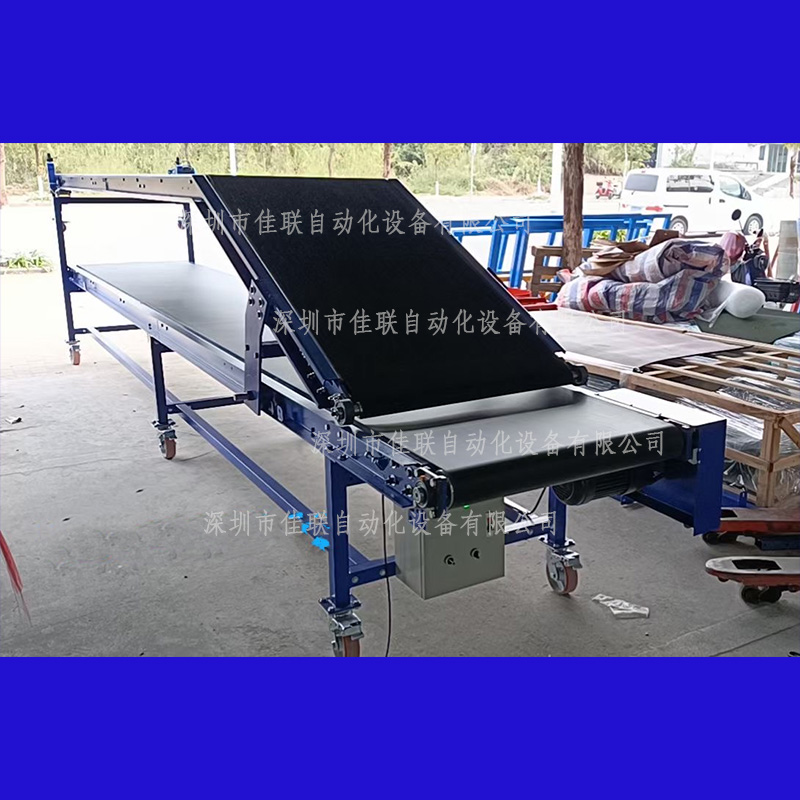

双层抽屉式伸缩皮带输送机用于实现物品的快速输送和装车。其分别由上层和下层胶带输送机叠加而成，上层胶带输送机实现物品输送功能，下层皮带输送机实现物品输送及装车的功能。上层皮带输送机可在人工助力下，由导轨导向单向拉出，可根据汽车车厢内的空间大小而确定下层皮带输送机拉出的长度。

双层(抽屉)式皮带输送机分别由上层或下层的驱动总成、张紧总成、输送皮带、机架体、改向总成、导向机构、电气控制组成。具有如下特点：

1、机头机尾改向和驱动体均采用标准化设计，机架体采用模块化设计，互换性强，易于拼接。

2、采用中间驱动和张紧，便于输送机之间的相互连接。

3、滚筒及通用件快换式结构设计，易于维护滚筒和轴承。

4、改向和驱动总成优化合理的结构设计，充分考虑胶带跑偏可方便的调整改向滚，可对皮带松动进行方便的张紧。

5、设备具有皮带纠偏结构设计，皮带跑偏自动纠偏回位。从结构上充分考虑皮带跑偏不撕皮带的方案。

6、导向机构采用槽型结构，预留合理的间隙，上层输送机可无阻碍的拉出，下层输送机前端设计与汽车地板搭接支脚，可调节搭接支脚的高度。



双层抽屉式伸缩皮带输送机技术参数：

1、输送能力:60kg/m2

2、输送速度:25～35m/min

3、上层皮带宽度:800mm,    PVC皮带

4、下层皮带宽度:800mm，  PVC皮带

5、皮带机长度、高度:依据设计图纸

6、驱动电机功率:SEW/NORD 0.75-1.1kw

7、皮带跑单向偏量:15mm

8、导轨、机身钢板厚度:4mm以上

9、电控箱:单独电控箱
